SIKADUR 31 CF NORMAL [1.2KG]

Đóng gói: bộ 2 thành phần 1.2 kg

Hạn sử dụng 24 tháng kể từ ngày sản xuất

Điều kiện lưu trữ: sản phẩm cần được lưu trữ trong bao bì nguyên vẹn, chưa mở, ở điều kiện khô ráo, khoảng nhiệt độ từ +5⁰C đến +30⁰C và đồng thời cần tránh ánh nắng trực tiếp.

Màu sắc

• Thành phần A: trắng hoặc vàng nhạt
• Thành phần B: xám đậm hoặc đen
• Hỗn hợp sau khi trộn (A+B): xám bê tông

Tỷ trọng: 1.9 ± 0.1 kg/l (A+B sau khi trộn) (ở +23⁰C)

Sikadur 31 CF Normal được dùng làm chất kết dính kết cấu và vữa sửa chữa cho các khe nối, vết nứt:

• Các hạng mục kết cấu bê tông
• Đá tự nhiên
• Ceramic, xi măng sợi
• Vữa, gạch xây, vữa tô trát
• Sắt, thép, nhôm
• Gỗ
• Polyester, epoxy
• Thủy tinh
• Góc và cạnh
• Trám lỗ rỗng, lỗ rỗ
• Sử dụng cho mặt đứng và trên trần

Sikadur 31 CF Normal có các ưu điểm nổi bật dưới đây như:

• Dễ trộn và thi công
• Bám dính tốt trên hầu hết vật liệu xây dựng
• Cường độ bám dính cao
• Không bị xệ khi thi công trên cao hay trên trần
• Không co ngót khi đóng rắn
• Các thành phần màu sắc khác nhau (dễ kiểm soát chất lượng trộn)
• Không cần chất kết nối
• Cường độ cơ học ban đầu và sau cùng cao
• Khả năng chịu mài mòn tốt
• Không cho hơi nước và chất lỏng thấm qua
• Khả năng kháng hóa chất tốt

Tỷ lệ trộn Thành phần A : Thành phần B = 2 : 1 theo khối lượng hoặc thể tích

Định mức ~ 1.9 kg/m²/1 mm chiều dày.

Chiều dày tối đa 30 mm. Khi phải sử dụng nhiều bộ sản phẩm liên tiếp nhau thì không nên trộn bộ sau trước khi thi công bộ trước nhằm tránh làm giảm thời gian thi công sản phẩm.

Điểm sương cần lưu ý hiện tượng ngưng tụ. Nhiệt độ bề mặt nền tối thiểu phải cao hơn nhiệt độ điểm sương +3⁰C trong suốt quá trình thi công.

Độ ẩm bề mặt bề mặt nền phải khô hoặc ẩm (nhưng không đọng nước). Có thể dùng cọ thi công chất kết dính lên bề mặt nền.

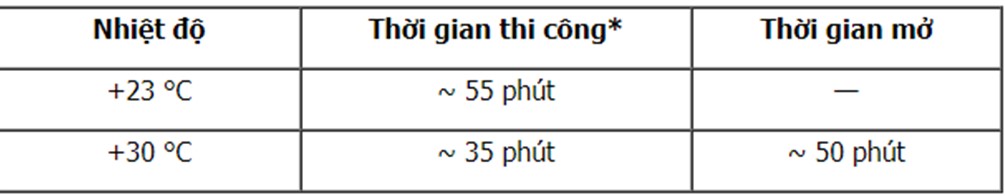

Thời gian thi công (EN ISO 9514)

Lượng trộn càng lớn thì thời gian thi công càng ngắn lại. Để duy trì độ linh động lâu hơn ở nhiệt độ cao, các mẻ trộn có thể được chia nhỏ.

Một phương án khác là làm mát các thành phần A và B trước khi trộn (không thấp hơn +5⁰C).

HƯỚNG DẪN THI CÔNG SIKADUR 31 CF NORMAL

Chất lượng bề mặt

• Vữa và bê tông phải đạt tối thiểu 28 ngày tuổi (tùy theo cường độ yêu cầu tối thiểu).
• Kiểm tra cường độ bề mặt nền (bê tông, vữa xây tô, đá tự nhiên).
• Bề mặt nền phải sạch sẽ, khô hoặc ẩm (nhưng không đọng nước) và không bị nhiễm bẩn như bụi, dầu mỡ, các lớp phủ hay xử lý bề mặt hiện hữu, …
• Bề mặt thép phải được tẩy gỉ đến Sa 2.5.
• Bề mặt nền phải đặc chắc và tất cả các thành phần yếu, lỗ rỗng phải được loại bỏ hoàn toàn.

Chuẩn bị bề mặt

• Bê tông, vữa, đá, gạch xây:
  • Bề mặt phải đặc chắc, khô hoặc ẩm (nhưng không đọng nước), sạch sẽ và không còn vụn xi măng, nước đọng, dầu mỡ, băng đá, các lớp xử lý hay lớp phủ cũ.
  • Các thành phần rỗng, bám dính yếu phải được loại bỏ để đạt được bề mặt không nhiễm bẩn và thông thoáng.

• Thép: Phải được vệ sinh sạch sẽ và chuẩn bị kỹ để đạt chất lượng mong muốn bằng cách vệ sinh thổi khí mạnh hoặc hút chân không, lưu ý phòng tránh tránh điểm sương.

Trộn

• Trộn 2 thành phần A+B với nhau tối thiểu 3 phút bằng cần trộn gắn vào máy trộn điện tốc độ thấp (tối đa 300 vòng/phút) cho đến khi vật liệu đạt độ dẻo và màu sắc đồng nhất.
• Tránh hiện tượng khí khi trộn.
• Sau đó, đổ toàn bộ hỗn hợp vào 1 thùng sạch và trộn lại khoảng 1 phút ở tốc độ thấp nhằm làm cho khí thoát ra càng nhiều càng tốt.
• Nên chỉ trộn đủ khối lượng để có thể sử dụng tốt trong thời gian thi công của sản phẩm.

Biện pháp thi công / Dụng cụ

• Khi dùng làm lớp chất kết dính mỏng, thi công chất kết dính lên trên bề mặt đã chuẩn bị bằng bay, bàn chà, bay răng cưa (hoặc bằng tay có đeo găng tay bảo vệ).
• Khi thi công như là vữa sửa chữa thì sử dụng ván khuôn.
• Khi dùng để dán kim loại lên bề mặt đứng thì cần phải hỗ trợ cố định vật liệu bằng cách ép đều và giữ tối thiểu 12 giờ, tùy theo chiều dày lớp chất kết dính (không quá 5 mm) và nhiệt độ môi trường. Sau khi vật liệu đóng rắn thì kiểm tra độ bám dính bằng cách dùng búa gõ nhẹ.

Vệ sinh dụng cụ Vệ sinh tất cả dụng cụ, thiết bị với Sika Colma Cleaner ngay sau khi sử dụng. Vật liệu đã đóng rắn chỉ có thể làm sạch bằng biện pháp cơ học.
